[ArcMap] 네트워크 분석 - Service Area 분석하는 방법

ArcMap 10.3 버전입니다.



※ 주의사항

이 기능은 네트워크 분석을 위한 별도의 extension 라이센스(유료)가 필요하다.



---



사용한 데이터

국가교통DB 도로망 데이터(이 글 참고), 직접 제작한 병원 위치 데이터



---

할 작업

병원 위치를 기준으로, 실제 도로망을 따라 Service Area 계산

---



이번 글은 병원 point에서부터 6.52, 13.03, 19.55km 거리에 해당하는 Service Area를 분석하는 과정을 담고 있다. 일부 그림은 ESRI 글에서 가져왔으며, 가져온 그림들은 출처를 표시했다. 출처 표시가 없는 그림은 직접 작성한 것이다.





1. TOC에 network 데이터, 병원 point 데이터를 불러온다.

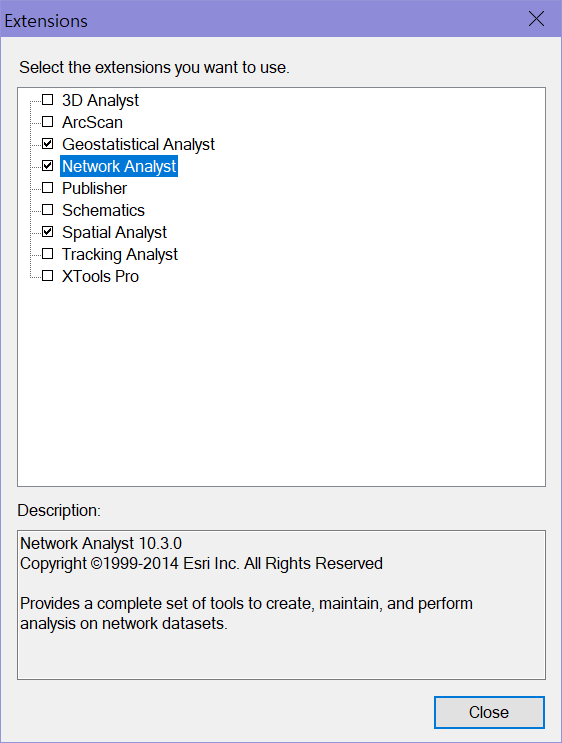

2. 메뉴 Custmize > Extensions에서 Network Analyst를 활성화한 후 Close를 클릭한다. 네트워크 분석 익스텐션을 구매하지 않았다면 이 부분이 비활성화되어 있으며, 네트워크 분석을 활용할 수 없다.

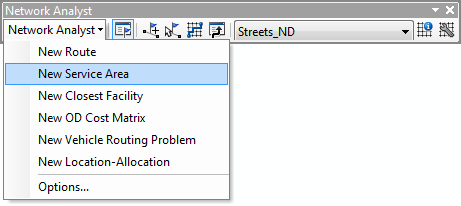

3. 메뉴바에서 오른쪽 버튼을 클릭하고 Network Analyst를 활성화하여 툴바를 활성화한다. TOC에 추가한 도로 네트워크 데이터가 '네트워크 데이터'가 아니면 이 부분이 비활성화된다.

(그림 출처: https://desktop.arcgis.com/en/arcmap/latest/extensions/network-analyst/service-area.htm)



4. Network Analyst 툴바에 있는 Network Analyst window 클릭한다. 윈도우가 나타나면 Facilities에 병원 point 데이터를 드래그 앤 드랍하여 추가한다.

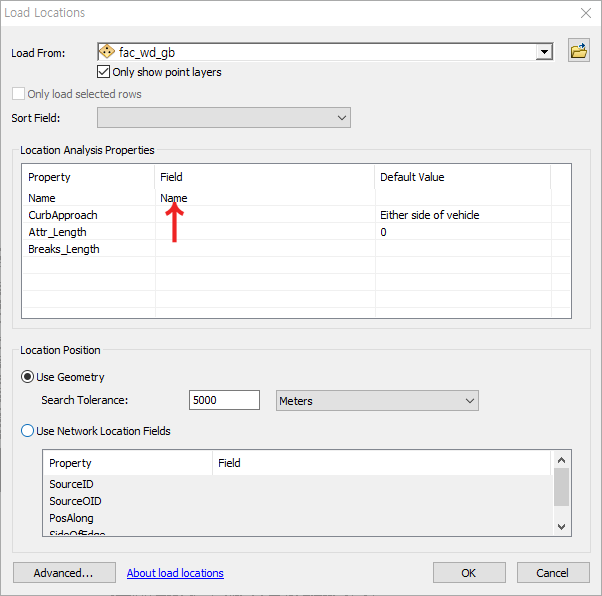

이때 추가된 Facilities들은 location 1, location 2...로 추가되는데, 원하는 이름으로 추가하기 위해서는 Location Analysis Properties 부분에 있는 Name Field에 원하는 데이터 열을 선택하면 된다.

NA window

(그림 출처: https://desktop.arcgis.com/en/arcmap/latest/extensions/network-analyst/service-area.htm)

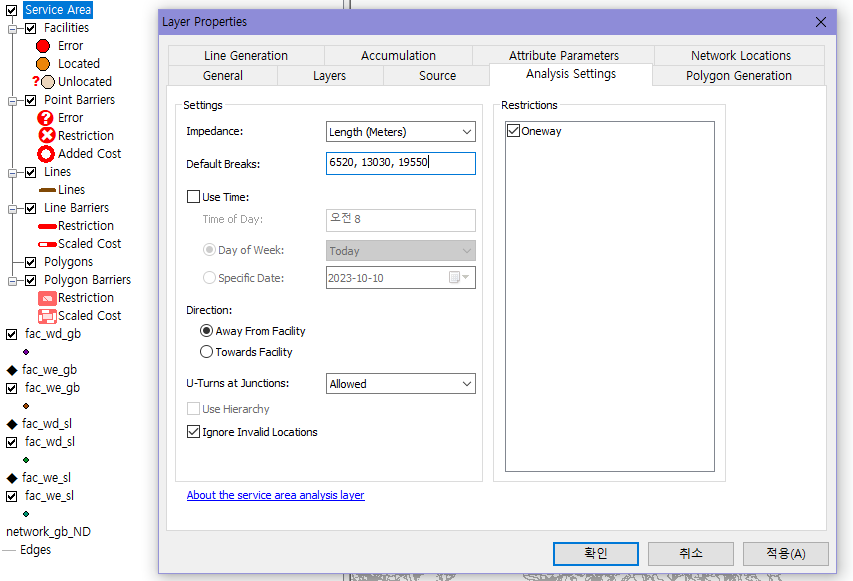

5. TOC에서 Service Area 오른쪽 클릭 > Analysis Settings > Default Breaks에 원하는 거리 구간들을 입력한다.

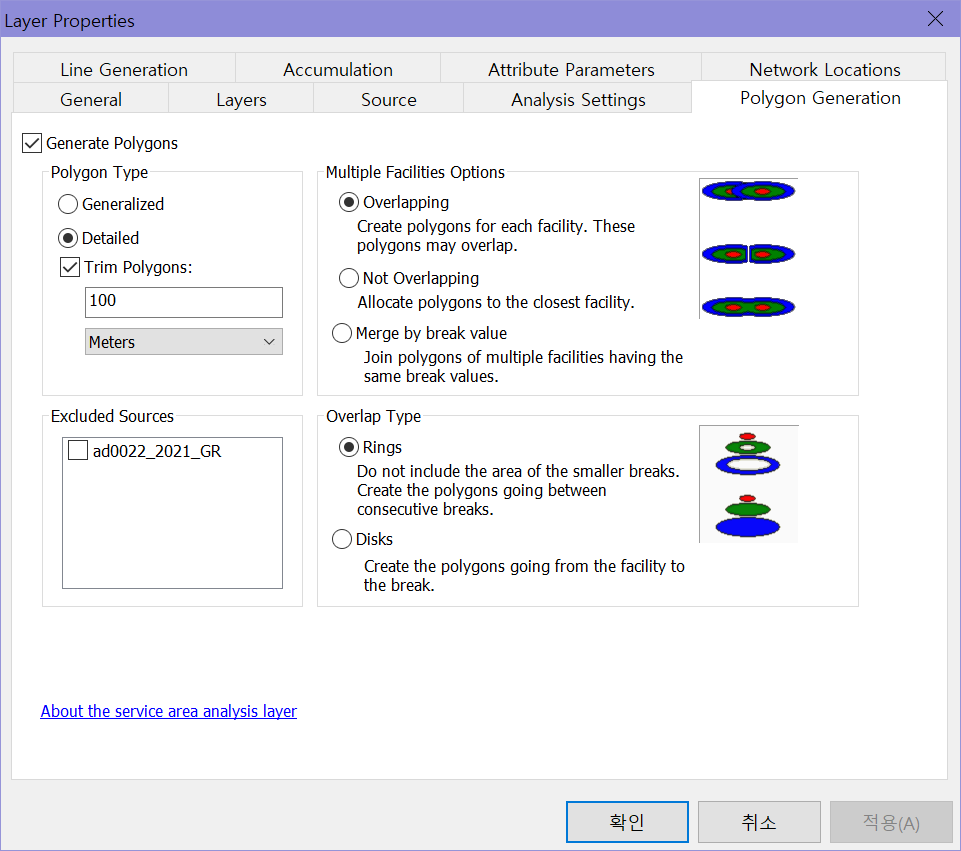

6. Polygon Generation 탭에 들어가면 Overlapping/Not Overlapping/Merge by break value, Rings/Disks 등의 옵션을 선택할 수 있다. 오른쪽에 해당하는 그림을 보면 직관적으로 이해하기 쉬울 것이다. 선택이 끝나면 확인을 클릭한다.

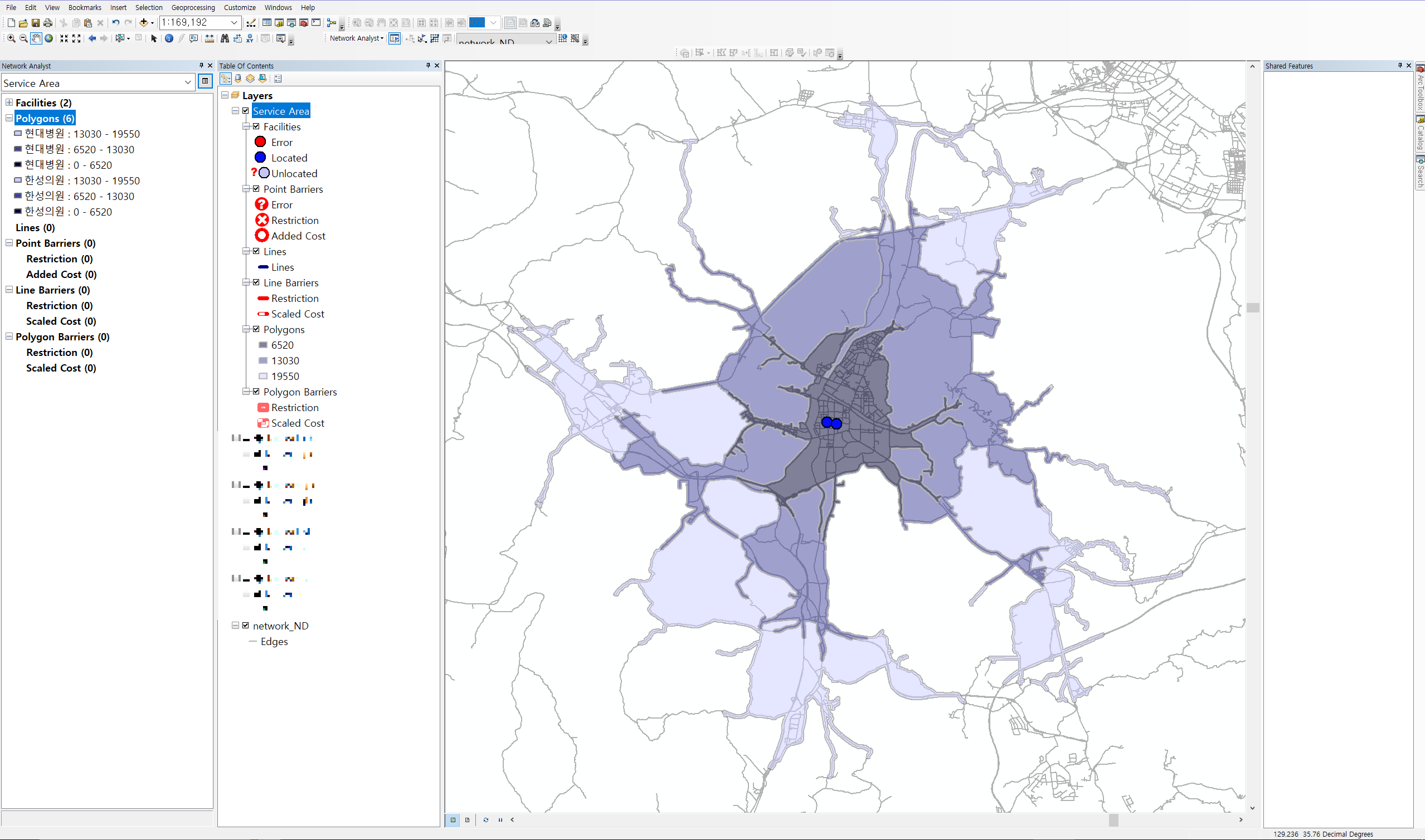

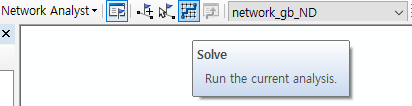

7. Network Analyst 툴바에 있는 Solve를 클릭하여 분석을 진행한다. 완성된 결과는 아래 지도와 같다. 만들어진 Polygon들을 저장하고 싶다면, TOP Service Area 아래에 있는 Polygons에서 오른쪽 버튼 > Data > Export Data를 클릭하면 된다.





---
